发布时间：2021-05-10 已经有1人查过此文章 返回感应熔炼列表

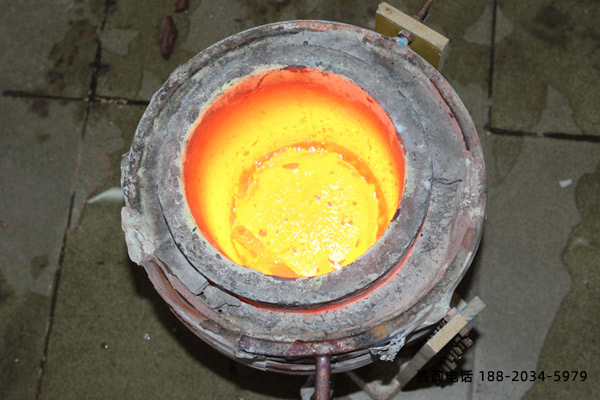

中频熔炼炉熔炼钢球分为高铬球、中铬球和低铬球三种。
1、中频熔炼炉高铬球质量目标。
高铬球的铬含量超过10.0%。碳含量在1.80%和3.20%之间。根据国家标准，高铬球硬度必须在58hrc以上，打击值必须在3.0j/cm2以上。达到这个硬度的高铬球必须用低温淬火和回火处理。目前国内高铬球淬火有油淬火和风力淬火两种方法。如果高铬球的测试硬度低于54HRC，则意味着没有淬火处理。
2.中频熔炼炉铬球的质量目标。
中铬球规定铬含量从3.0%到7.0%，碳含量在1.80%和3.20%之间。其打击值必须在2.0j/cm2以上。国家标准要求中铬球硬度应大于47hrc。为了确保质量，中铬球必须通过低温回火处理消除熔炼应力。
如果钢球外面是黑色和红色证明钢球在低温下回火。如果钢球外面还有金属本质的话，可以判断钢球没有低温回火处理。
3、中频熔炼炉低铬球质量目标。
一般来说，低铬球的铬含量为0.5%至2.5%，碳含量为1.80%至3.20%。因此，根据国家标准，低铬球的硬度必须在45hrc以上，打击值必须在1.5j/cm2以上。低铬球也需要低温回火处理才能保证质量。这种处理可以消除熔炼应力。如果钢球外面是深红色的话，注解会导致低温回火处理。如果外面还是金属本质的话，钢球就没有低温回火。
熔炼钢球是平时大规�？傻母髦炙喑�、化工厂、发电厂、石英砂厂、硅砂厂等。
Copyright © 2024 广东海拓智能科技有限公司 版权所有 粤ICP备14033160号
粤公网安备 44190002003728号
地址： 中国广东省东莞大岭山镇大畔田路102号301室
