高频加热设备：钢管端头局部退火的高效方案，为热轧缩口、封口工艺保驾护航

利用高频加热设备对钢管端头进行局部加热退火，能精准软化端头材质，为后续的热轧缩口、封口等工艺提供理想的塑性基础。这种局部热处理方式不仅效率远超整体退火，更能避免钢管非加工区域的性能损耗，是钢管深加工领域的高效解决方案。

钢管端头退火的核心需求：为什么必须 “局部加热”？

• 端头开裂（尤其是壁厚＞3mm 的钢管，硬度过高导致塑性不足）；

• 缩口 / 封口后尺寸精度差（应力释放不均匀导致变形）；

• 模具磨损快（硬度过高的钢管对轧辊、模具冲击力大）。

因此，需通过局部退火（仅加热端头 100-300mm 范围）降低其硬度（如从 HRC25 降至 HRC15 以下），提升延伸率（从 15% 提升至 25% 以上），为后续工艺创造条件。

高频加热设备的局部退火优势：精准、高效、节能

1. 加热范围精准可控，避免 “误伤” 非加工区

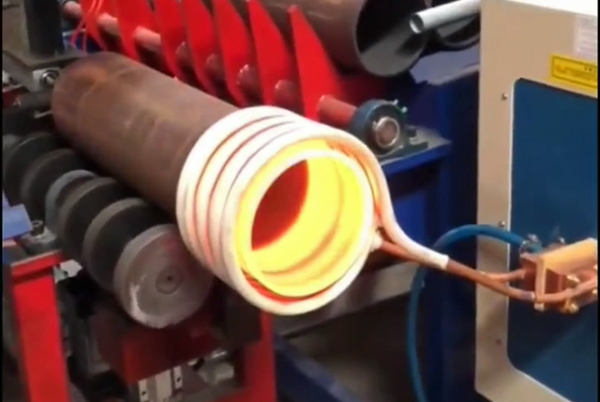

• 线圈设计：采用环形感应线圈（内径比钢管外径大 2-3mm），仅包裹钢管端头需退火的区域（长度可通过线圈宽度调节，如 100mm 线圈对应 100mm 退火长度）；

• 磁场聚焦：高频电流（10-30kHz）的集肤效应使热量集中在端头表层，再通过热传导向内部扩散，确保退火范围精准（端头外 100mm 处温度≤100℃，非加工区性能不受影响）。

2. 加热速度快，单根处理时间缩短 70%

• 效率对比：

• 整体退火炉：加热一根 6 米长钢管需 30-40 分钟，且需批量处理（能耗高）；

• 高频加热设备：单根钢管端头退火仅需 30-60 秒（根据管径、壁厚调整），支持单根连续作业，适合小批量、多规格生产；

• 实例：直径 50mm、壁厚 4mm 的 20# 钢管，端头退火长度 150mm，高频加热设定温度 650℃（奥氏体化温度以下，避免晶粒粗大），40 秒即可完成，硬度从 HRC26 降至 HRC12，延伸率提升至 28%。

3. 温度均匀，退火后性能稳定

• 控温精度：配备红外测温仪，实时监测端头温度，偏差≤10℃，确保退火区域硬度均匀（同一截面硬度偏差≤2HRC）；

• 性能优势：退火后钢管端头塑性一致，后续热轧缩口时变形均匀，尺寸精度可达 ±0.1mm（传统未退火工艺尺寸偏差≥0.5mm）。

适配工艺：为热轧缩口、封口提供 “最佳塑性”

1. 热轧缩口工艺

• 需求：将钢管端头直径从 50mm 缩至 30mm，要求缩口处无褶皱、无裂纹；

• 高频退火作用：端头退火后硬度降低，在轧辊压力下可均匀变形，缩口处壁厚变化平缓（从 4mm 增至 5mm，无局部减?。?，合格率从 60% 提升至 95%。

2. 封口工艺

• 需求：将钢管端头压合密封，要求焊缝紧密、无开裂；

• 高频退火作用：端头软化后，压合时应力可均匀释放，避免硬度过高导致的 “压裂”，封口强度提升 30%（可承受 0.5MPa 水压无泄漏）。

高频加热退火的操作流程：简单易上手

1. 预处理：清理钢管端头油污、氧化皮，确保加热均匀；

2. 设备调试：根据钢管规格（直径、壁厚）设定参数（如直径 50mm 钢管：功率 30kW，温度 650℃，加热时间 40 秒）；

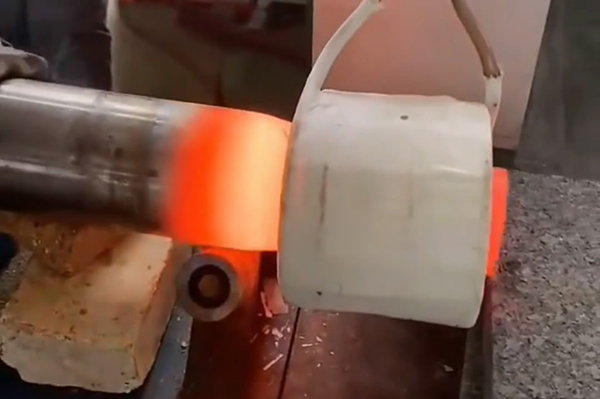

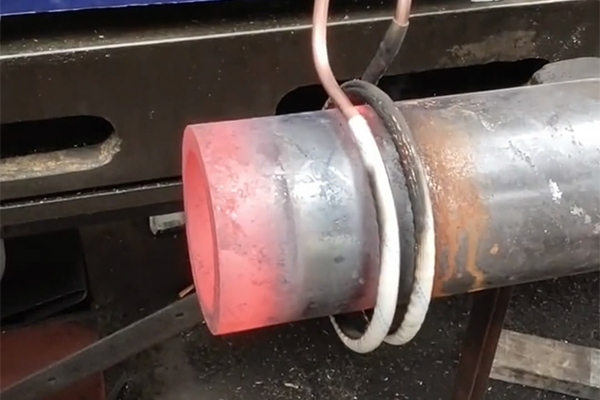

3. 局部加热：将钢管端头插入感应线圈，启动设备，加热至设定温度后自动断电；

4. 缓冷退火：取出后用保温棉包裹端头，缓慢冷却至室温（避免快速冷却导致的二次硬化）；

5. 性能检测：用硬度计检测端头硬度（达标后进入后续缩口 / 封口工序）。
